ブランド：AirLife

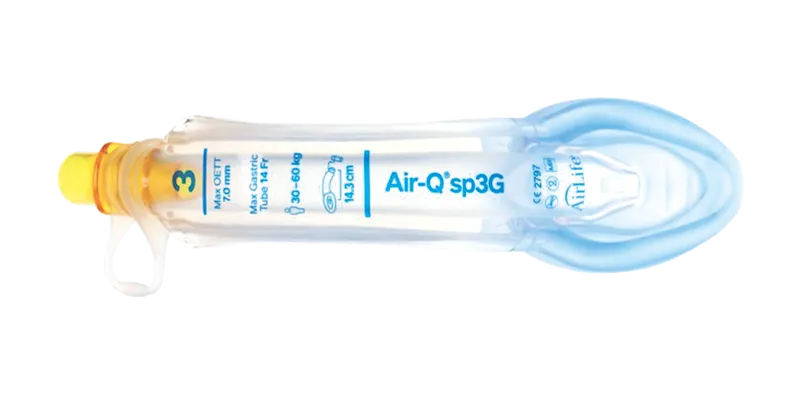

Air-Q^® sp3G

2つの胃管チャネルにより、腹部へのアクセスを可能とします。
陽圧換気ガスを利用する自己膨張式のカフが特徴です。
患者ごとに最適化された圧力でカフが自然膨張し、シーリング効果を生み出します。

Air-Q^® 3G

最大18Frの胃管チューブに対応する、2つの胃管チャネルにより、腹部へのアクセスを可能とします。

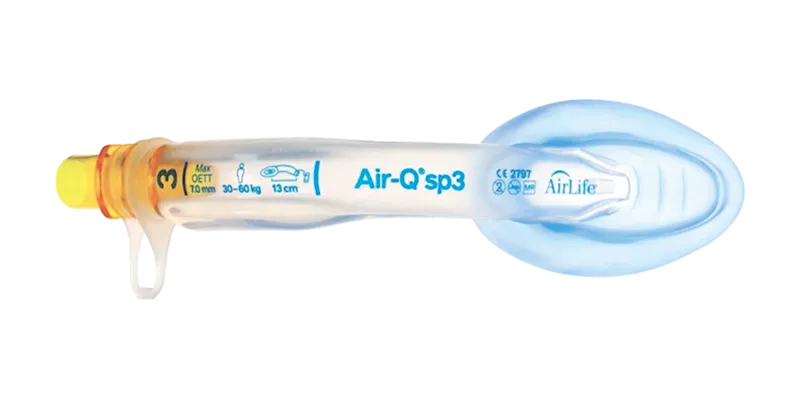

Air-Q^® sp3

陽圧換気ガスを利用する自己膨張式のカフが特徴です。
患者ごとに最適化された圧力でカフが自然膨張し、シーリング効果を生み出します。

Air-Q^® 3

スタンダードの声門上エアウェイです。
緊急で気管挿管が必要な場合に気管チューブの装着を容易にします。

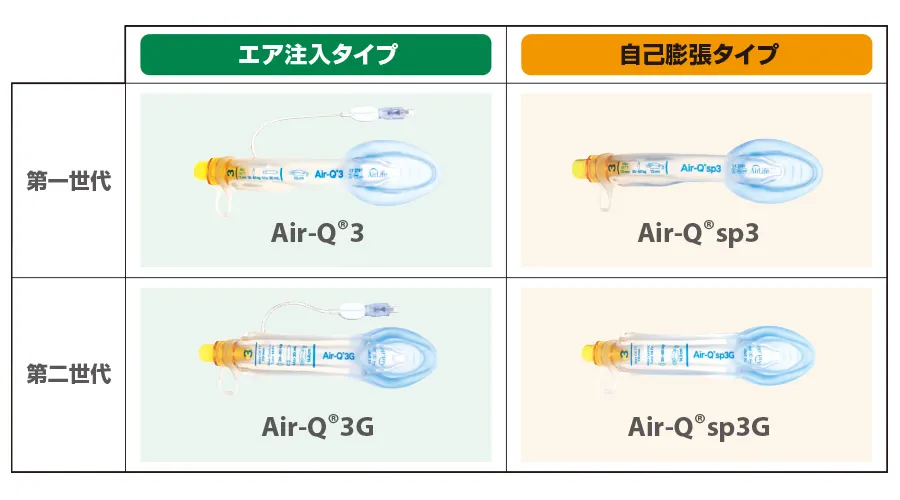

Air-Q^®3 タイプと世代

Air-Q 3 タイプと世代

Air-QⓇ3シリーズでは、カフにエアを入れて調整することができる従来のタイプに加え、カフ圧管理が不要な自己膨張タイプ「SP（Self-Pressurizing）」（上画像）をご用意しております。SPはその名の通り、吸気に合わせてカフが自動で膨張するタイプになります。

SPタイプの特殊な仕組み

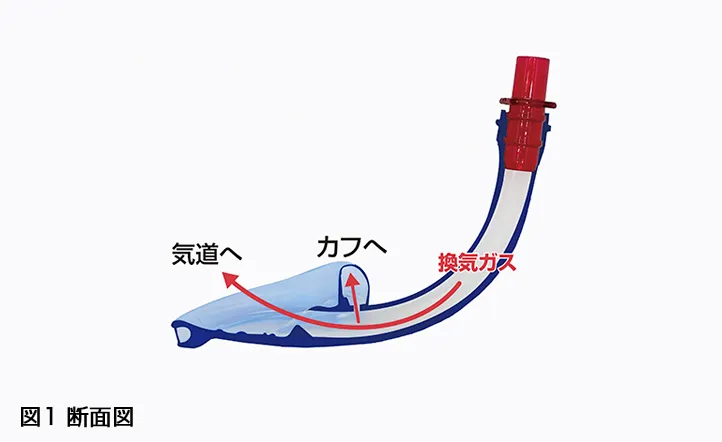

SPタイプは、シャフトとカフ内腔が小さな孔で繋がっており、換気ガスがカフ内腔にも入り込む構造（図1）となっています。これによりカフ内外の圧力が均衡して「気道内圧≒カフ内圧」となり、咽喉頭へ過剰な圧力が掛かることを防いでくれます。また、患者の生体反射によりカフに強い圧が掛かった場合でも圧を逃がすことができます。

SPタイプの断面図

吸気時、呼気時の動き

SPに関するよくある質問
Ｑ：SPは強制換気時の陽圧を利用して膨らむ仕組みになっていますが、自発呼吸を残した麻酔においてはどのように働くのでしょうか？
Ａ：自発呼吸時は吸気時に気道内が陰圧になってカフが凹むのではないか？というお問い合わせをいただくことが多いですが、実際は吸気時の陰圧によってカフが受ける影響はごくわずかです（臨床報告参照）。これはカフの内側にも外側にも同様の陰圧が掛かるためであり、基本的にはカフの内外に掛かる圧が均衡することで効率よくシールする設計になっています。
呼気時は陽圧換気時／自発呼吸時どちらも大気開放となりますので、PEEPが無ければ気道内圧はゼロになります。この時、カフ自体は張力により元の形状に戻ろうとします。

Ｑ：SPは呼吸に合わせて膨張と開放を繰り返しますが、カフの周りの分泌物が気道内に垂れ込むことはないのでしょうか？
Ａ：気管内チューブと異なりSGAでは喉頭に蓋をしているだけの状態であるため、解剖学的に誤嚥を完全に防ぐことはできません。上記のとおり、カフの膨張・開放の動きは非常に僅かですので、通常の換気圧の範囲においては、従来型のAir-QⓇ3と大きな違いはありません。

Ｑ：リークが発生する場合はどのように対処したらよいですか？
Ａ：Air-QⓇ3シリーズは全てシリコン製ですので、留置後しばらくすると体温により馴染みが良くなります。それでもリークがある場合は、位置の調整によりリークを改善できるかどうかご確認ください。他にはサイズを変更することで改善する場合があります。

Air-QⓇ3シリーズの特徴

ガストリックアクセス
左右のガストリックアクセスポートにより、胃内へのアクセスが可能です。（Gタイプのみ）
Gタイプでは全てのサイズに胃管チューブ等を入れるためのポートが付いています。

ガストリックアクセス

特に新生児サイズで胃管チューブが挿入できるポートが付いていることは大きなメリットをもたらします。

品名	品番	サイズ	患者の体重	挿入可能な気管内チューブの最大サイズ	最小開口幅	開口部までのチューブの長さ	挿入可能な胃管チューブの最大サイズ
Air-QⓇsp3G	10-60005G	0.0	＜2.0kg	3.0mm	5.0mm	6.0cm	5Fr
	10-60055G	0.5	2-4kg	4.0mm	8.0mm	7.0cm	6Fr
	10-60105G	1.0	4-7kg	4.5mm	11.0mm	9.0cm	8Fr
	10-60155G	1.5	7-17kg	5.0mm	14.0mm	11.0cm	8Fr

ガストリックアクセスポートが両側にある理由

ポートが左右にあることにより、胃管チューブが一方から挿入しづらい場合でも反対側から挿入することでスムーズに留置できる場合があります。
アブレーション施行時に専用の温度センサを食道に留置したい場合、胃管チューブとは反対のポートを利用して留置することができます。
ガストリックアクセスポートを利用して持続吸引を掛けると、カフ先端部（食道入口部）付近の分泌物を常時吸引することができます。（右図）

挿管アシスト機能

「Air-QⓇ3を介した挿管」を想定したデザイン

挿管アシスト機能

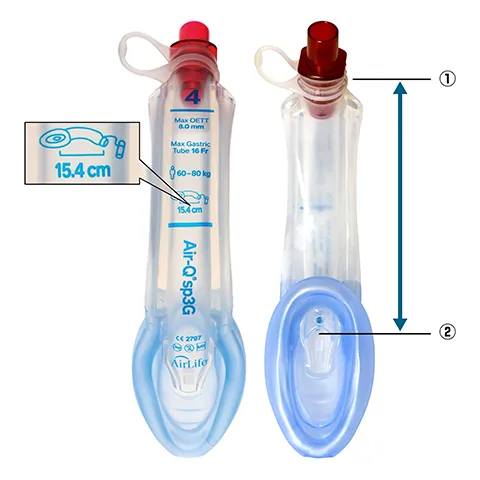

Air-QⓇ3シリーズ本体の表記について

デプスマーク① 門歯がこのマークの間に位置していることを確認してください。この範囲に留置できない場合はサイズ変更を推奨します。
デプスマーク② サイズ表記の上に印字された数字は、コネクタを外した部分①から開口部②までの長さを表しています。
「15.4」と記載がある場合は、挿入しようとしている気管内チューブのデプスマーク「16cm」の位置を持って挿入していけば、開口部分に気管内チューブの先端がちょうど位置するようになります。これは気管内チューブを挿入し過ぎて、先端で披裂軟骨や声帯周辺を誤って突いてしまわないようにするための目安となります。
適応体重患者の身長に合わせた標準体重がこの範囲にある場合は適応サイズとなりますが、適切なサイズかどうかは医師により判断してください。
MAX OETT Air-QⓇ3を介して挿管できる気管内チューブの最大サイズI.D.（内径）を表しています。 O.D.（外径）はメーカーによって異なりますのでこのサイズより１サイズ以上小さいサイズを使用することを推奨します。
胃管チューブのサイズ左右にあるポートから挿入することができる胃管チューブの最大サイズを表しています。
